基于ODA的CAD二次开发

无论是基于C++还是C#的CAD二次开发，在编写完插件后，都需要在AutoCAD平台中加载插件才能运行。

但是ODA是一个脱平台的CAD开发库，用户完全可以基于该库编写一个控制台应用程序用来读写DWG文件。

简介

• ODA：Open Design Alliance

• 作用：解析、编辑、创建CAD文件，不依赖AutoCAD等软件平台

• 细节功能：

• • 程序访问DWG/DXF文件
  • 图纸版本转换
  • 创建用于渲染和编辑图纸的应用程序
  • 生成PDF格式的图形缩略图
  • 创建自定义实体
  • C++、C#开发接口

• 官方文档（需登录查看）：https://docs.opendesign.com/td/

ODA技术架构

• ODA库底层采用C++语言编写，Kernel vc17、Drawings vc17是底层库，后者依赖前者
• Drawing.NET采用混合编程的方式对底层C++库进行封装，对外提供C#编程接口
• 在C#项目中，需要引用Drawing.NET库，同时在生成目录下需要带上所有C++依赖库

开发环境

• 下载SDK，获取激活文件

• 新建控制台程序

• 将相关文件拷贝到生成目录下

• • Drawings.NET_vc17_amd64dll_24.9/exe/vc17_amd64dll文件夹下的三个文件

• • Drawings_vc17_amd64dll_24.9\exe\vc17_amd64dll文件夹下的所有.tx和.dll文件
  • Kernel_vc17_amd64dll_24.9\exe\vc17_amd64dll文件夹下的所有.tx和.dll文件

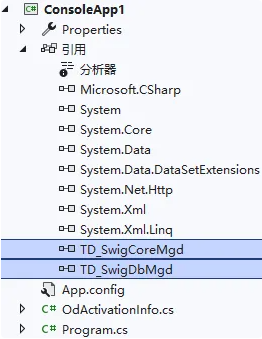

• 为项目添加引用

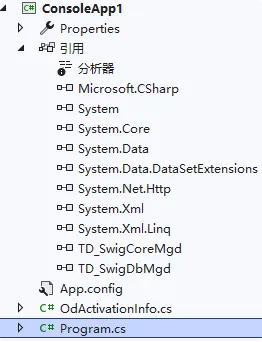

• 引入激活文件

• 编写源程序

以下程序生成在图纸中创建一个文本：

using System;
using Teigha.Core;
using Teigha.TD;

namespace ConsoleApp1
{
    class SystemServices : RxSystemServicesImpl
    {
        public SystemServices()
        {
            Globals.odActivate(ActivationData.userInfo, ActivationData.userSignature);
        }
    }

    class HostAppServices : ExHostAppServices
    {
        public override string findFile(string filename, OdRxObject db, FindFileHint hint)
        {
            string filePath = "";
            return filePath;
        }
    }

    internal class Program
    {
        private static SystemServices sysServices;
        private static HostAppServices hostAppServices;

        private static void InitODA()
        {
            sysServices = new SystemServices();
            hostAppServices = new HostAppServices();
            TD_Db.odInitialize(sysServices);
        }

        private static void UnInitODA()
        {
            TD_Db.odUninitialize();
        }

        static void Main(string[] args)
        {
            // 初始化ODA
            InitODA();
            OdDbDatabase db = hostAppServices.createDatabase();
            MemoryTransaction transaction = MemoryManager.GetMemoryManager().StartTransaction();

            // 添加实体到模型空间
            OdDbBlockTableRecord btr = (OdDbBlockTableRecord)db.getModelSpaceId().safeOpenObject(OpenMode.kForWrite);
                        OdDbText text = OdDbText.createObject();
            text.setDatabaseDefaults(btr.database());
            text.setPosition(new OdGePoint3d(0, 0, 0));
            text.setTextString("testConsole");
            btr.appendOdDbEntity(text);

            // 添加图层
            var layerTable = (OdDbLayerTable)db.getLayerTableId().safeOpenObject(OpenMode.kForWrite);
            var layer = OdDbLayerTableRecord.createObject();
            layer.setName("测试图层");
            layer.setColorIndex(1);
            layer.setLineWeight(LineWeight.kLnWtByLayer);
            layerTable.add(layer);

            MemoryManager.GetMemoryManager().StopTransaction(transaction);
            db.writeFile(@"D:\testdwg.dwg", SaveType.kDwg, DwgVersion.kDHL_1032);
            db.Dispose();

            // 卸载ODA
            UnInitODA();
            Console.ReadKey();
        }
    }
}

“九表多词典”操作

获取表和词典的相关方法

// 九表
db.getBlockTableId();
db.getModelSpaceId();
db.getPaperSpaceId();
db.getDimStyleTableId();
db.getLayerTableId();
db.getLinetypeTableId();
db.getRegAppTableId();
db.getTextStyleTableId();
db.getUCSTableId();
db.getViewTableId();
db.getViewportTableId();

// 多词典
db.getColorDictionaryId();
db.getDetailViewStyleDictionaryId();
db.getGroupDictionaryId();
db.getLayoutDictionaryId();
db.getMaterialDictionaryId();
db.getMLStyleDictionaryId();
db.getNamedObjectsDictionaryId();
db.getPlotSettingsDictionaryId();
db.getPlotStyleNameDictionaryId();
db.getPointCloudDictionaryId();
db.getScaleListDictionaryId();
db.getSectionViewStyleDictionaryId();
db.getTableStyleDictionaryId();
db.getViewportTableId();

读写模型空间

// 添加实体到模型空间
OdDbBlockTableRecord btr = (OdDbBlockTableRecord)db.getModelSpaceId().safeOpenObject(OpenMode.kForWrite);
OdDbText text = OdDbText.createObject();
text.setDatabaseDefaults(btr.database());
text.setPosition(new OdGePoint3d(0, 0, 0));
text.setTextString("testConsole");
btr.appendOdDbEntity(text);

读写块表

// 添加块定义
OdDbBlockTable table = (OdDbBlockTable)db.getBlockTableId().safeOpenObject(OpenMode.kForWrite);
OdDbBlockTableRecord record = OdDbBlockTableRecord.createObject();
OdDbArc arc2 = OdDbArc.createObject();
arc2.setCenter(new OdGePoint3d(0, 0, 0));
arc2.setRadius(50);
arc2.setStartAngle(0);
arc2.setEndAngle(Math.PI * 0.25);
record.appendOdDbEntity(arc2);
OdDbArc arc3 = OdDbArc.createObject();
arc3.setCenter(new OdGePoint3d(0, 0, 0));
arc3.setRadius(150);
arc3.setStartAngle(0);
arc3.setEndAngle(Math.PI * 0.25);
record.appendOdDbEntity(arc3);
record.setOrigin(new OdGePoint3d(0, 0, 0));
record.setName("李浩测试块");
table.add(record);

添加块参照：

// 添加块参照
OdDbBlockReference reference = OdDbBlockReference.createObject();
reference.setBlockTableRecord(table.getAt("李浩测试块"));
reference.setScaleFactors(new OdGeScale3d(1, 2, 1));
reference.setPosition(new OdGePoint3d(500,500,0));
btr.appendOdDbEntity(reference);

读写图层表

// 添加图层
var layerTable = (OdDbLayerTable)db.getLayerTableId().safeOpenObject(OpenMode.kForWrite);
var layer = OdDbLayerTableRecord.createObject();
layer.setName("测试图层");
layer.setColorIndex(1);
layer.setLineWeight(LineWeight.kLnWtByLayer);
layerTable.add(layer);

读写分组字典

// 新建分组
var dict = (OdDbDictionary)db.getMLStyleDictionaryId().safeOpenObject(OpenMode.kForWrite);
if(dict.has("Standard"))
    Console.WriteLine("Has Standard MLStyle");
OdDbGroup group = OdDbGroup.createObject();
OdDbObjectIdArray arr = new OdDbObjectIdArray();
var iter = btr.newIterator();
for (iter.start(); !iter.done(); iter.step())
    arr.Add(iter.objectId());
group.append(arr);
dict.setAt("测试", group);
