兵器升级之IFoxCad库

使用CAD原生API进行二次开发代码过于繁琐，IFoxCad是一个更高层次的库，它对原生API进行了大量封装，可以让我们的代码更加简洁，显著提升我们的开发效率。一起升级我们的兵器吧！

环境搭建

1
2
3
4
# 安装项目模板，注意装最新版
dotnet new uninstall IFoxCad.Templates
# 卸载项目模板
dotnet new uninstall IFoxCad.Templates
  • 创建IFoxCadTemplate项目，项目结构如下所示，可以修改AutoCAD.NET的版本

  • 如何实现“主项目+子项目”的工程方案？

以上通过模板创建的项目引入了IFox.Basal.Source和IFox.CAD.Source两个源码包，这意味着该源码会被编译到生成文件中。

如果整个工程中只有一个这样的项目，那么完全没问题；但是，如果采用“主项目+子项目”的开发方案，势必相同代码会同时存在主库和子库中，从而导致编译出错。如何解决这个问题呢？

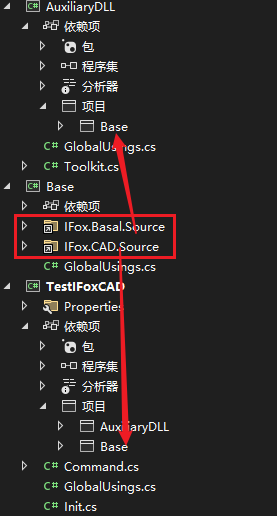

很简单，我们采用模板新建一个Base项目，它的作用只是引入IFox.Basal.Source和IFox.CAD.Source源码包。对于主项目和子项目，同样采用模板创建，但创建完成之后，需要删除两个IFox源码包。这种方法就避免了相同源码包含在多个生成文件中的问题。

核心用法

图元创建和添加

IFoxCad提供了一系列扩展方法，用于创建常见图元：

1
2
3
4
5
6
7
8
9
10
11
// 两点画圆
var circle1 = CircleEx.CreateCircle(new Point3d(0, 0, 0), new Point3d(1, 0, 0));
// 三点画圆
var circle2 = CircleEx.CreateCircle(new Point3d(-2, 0, 0), new Point3d(2, 0, 0), new Point3d(0, 2, 0));

// 起点，圆心，终点
Arc arc1 = ArcEx.CreateArcSCE(new Point3d(2, 0, 0), new Point3d(0, 0, 0), new Point3d(0, 2, 0));
// 起点，圆心，弧度
Arc arc2 = ArcEx.CreateArc(new Point3d(4, 0, 0), new Point3d(0, 0, 0), Math.PI / 2);
// 起点，圆上一点，终点
Arc arc3 = ArcEx.CreateArc(new Point3d(1, 0, 0), new Point3d(0, 0, 0), new Point3d(0, 1, 0));

可以由Point3d的List直接创建多段线：

1
2
3
4
5
6
7
8
var pts = new List<Point3d>
{
    new(0, 0, 0),
    new(0, 1, 0),
    new(1, 1, 0),
    new(1, 0, 0)
};
var pline = pts.CreatePolyline();

在IFoxCad中，事务处理和图元添加操作大大简化。

1
2
3
4
5
6
7
[CommandMethod(nameof(HelloWorld))]
public void HelloWorld() {
    using DBTrans tr = new();
    Line line1 = new(new Point3d(0, 0, 0), new Point3d(100, 50, 0));
    Line line2 = new(new Point3d(-100, 0, 0), new Point3d(100, 50, 0));
    tr.CurrentSpace.AddEntity(line1,line2);
}

“九表多词典”的增删改查

对“九表多词典”进行增删改查是日常开发面临最多的操作，IFoxCad库提供了非常方便的方法。DBTrans中有大量属性直接指向这些核心表和词典。可以直接从DBTrans拿到各种表和词典对象。

  • 表查：可以统一使用Has方法
1
2
3
4
using DBTrans tr = new();
if (tr.BlockTable.Has("自定义块")) {
    //要执行的操作
}
  • 表增：可以使用相同形式的Add方法，第一个参数通常是名称，第二个参数是Action，在该Action中可以指定新创建记录的各种属性
1
2
3
4
5
6
using var tr = new DBTrans();
tr.LayerTable.Add("MyLayer",it =>{
    it.Color = Color.FromColorIndex(ColorMethod.ByColor, 1);
    it.LineWeight = LineWeight.LineWeight030;
    it.IsPlottable = true;
});
  • 表改：可以使用相同形式的Change方法，第一个参数通常是名称，第二个参数是Action，在该Action中可以指定新属性值
1
2
3
4
5
6
7
8
using var tr = new DBTrans();
if (tr.LayerTable.Has("MyLayer2")){
	tr.LayerTable.Change("MyLayer2", lt => {
		lt.Name = "MyLayer3";
		lt.Color = Color.FromColorIndex(ColorMethod.ByAci, 2);
		lt.IsPlottable = false;
	});
}
  • 表删：对不同表记录的删除方法有所差异
1
2
3
4
5
6
7
8
9
10
11
12
tr.BlockTable.Remove("自定义块");

tr.LayerTable.Delete("3");// 删除图层 3

var textId = tr.TextStyleTable["宋体"];
tr.TextStyleTable.Remove(textId);

tr.LinetypeTable["CENTER"].Erase();

tr.DimStyleTable["DimStyleName"].Erase()

tr.ViewTable.Remove("View2");
  • 词典

通过DBTrans可以拿到各种常用的词典，其类型为DBDictionary，实现了IDictionary接口，是一个字典数据结构，对其进行增删改查很方便。

1
2
3
4
5
DBDictionary dict = tr.MLStyleDict;
foreach (var item in dict) {
    string key = item.Key;
    ObjectId value = item.Value;
}

以下给一个综合实例，涉及到对图层表、块表、文字样式表的操作：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
[CommandMethod(nameof(HelloWorld))]
public void HelloWorld() {
	using DBTrans tr = new();
	// 图层表
	short colorIndex = 1;
	if (tr.LayerTable.Has("layer1")) {
		tr.LayerTable.Delete("layer1");
	}
	tr.LayerTable.Add("layer1", l => {
		l.Color = Color.FromColorIndex(ColorMethod.ByColor, colorIndex);
		l.Description = "这是新增图层";
	});
    // 添加图元
	var line1 = new Line(new Point3d(0, 0, 0), new Point3d(100, 600, 0));
	line1.Layer = tr.LayerTable["layer1"].IsValid ? "layer1" : "0";
	tr.CurrentSpace.AddEntity(line1);
	// 块表
	if (!tr.BlockTable.Has("自定义块1")) {
		tr.BlockTable.Add("自定义块1",
			b => {
				b.Origin = new Point3d(0, 0, 0);
			},
			() => {
				return new List<Entity> {
					new Line(new Point3d(0,0,0),new Point3d(600,300,0)),
					new Line(new Point3d(600,300,0),new Point3d(600,900,0)),
					CircleEx.CreateCircle(new Point3d(600,300,0),new Point3d(600,900,0)),
					ArcEx.CreateArc(new Point3d(600,900,0),new Point3d(800,1100,0),Math.PI*0.45)
				};
			},
			() => {
				var id1 = new AttributeDefinition() { Position = new Point3d(0, 0, 0), Tag = "点1", Height = 30 };
				var id2 = new AttributeDefinition() { Position = new Point3d(600, 300, 0), Tag = "点2", Height = 30 };
				return new List<AttributeDefinition> { id1, id2 };
			});
	}
    // 插入块
	tr.CurrentSpace.InsertBlock(new Point3d(-1000, 1000, 0),
		tr.BlockTable["自定义块1"],
		new(1, 2, 1),
		atts: new() { { "点1", "李浩1" }, { "点2", "李浩2" } });
	// 文字样式
	if (tr.TextStyleTable.Has("字体样式1"))
		tr.TextStyleTable.Remove("字体样式1");
	tr.TextStyleTable.Add("字体样式1", t => {
		t.FileName = "gbenor.shx";
		t.BigFontFileName = "gbcbig.shx";
	});
}

扩展数据

  • 添加扩展数据
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
var line1 = new Line(new Point3d(0, 0, 0), new Point3d(100, 600, 0));
// 给line1添加扩展数据
if (!tr.RegAppTable.Has("李浩数据")) {
    tr.RegAppTable.Add("李浩数据");
}
if (!tr.RegAppTable.Has("李浩数据2")) {
    tr.RegAppTable.Add("李浩数据2");
}
line1.XData = new XDataList() {
    {DxfCode.ExtendedDataRegAppName,"李浩数据" },
    { DxfCode.ExtendedDataAsciiString,"Hello World"},
    {1070, 12 },
    {DxfCode.ExtendedDataRegAppName,"李浩数据2" },
    { DxfCode.ExtendedDataAsciiString,"Have Fun"},
    {1070, 12 },
};
tr.CurrentSpace.AddEntity(line1);
  • 删除扩展数据，针对某一注册程序下的扩展数据，可以删除所有或者指定的扩展数据
1
2
3
4
5
6
7
8
9
10
11
using DBTrans tr = new();
var res = Env.Editor.GetEntity("\n select the entity:");
if (res.Status == Autodesk.AutoCAD.EditorInput.PromptStatus.OK) {
    var ent = tr.GetObject<Entity>(res.ObjectId);
    if (ent == null || ent.XData == null)
        return;
    // 删除某一注册程序下所有的扩展数据
    ent.RemoveXData("李浩数据");
    // 删除某一注册程序下指定的扩展数据
    ent.RemoveXData("李浩数据2", DxfCode.ExtendedDataAsciiString);
}
  • 获取扩展数据，也需要遍历判断，这一点封装不是很直接
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
using DBTrans tr = new();
var res = Env.Editor.GetEntity("\n select the entity:");
if (res.Status == Autodesk.AutoCAD.EditorInput.PromptStatus.OK) {
    var ent = tr.GetObject<Entity>(res.ObjectId);
    if (ent == null || ent.XData == null)
        return;
    var xdata = ent.XData;
    string text = null;
    foreach (var item in xdata) {
        if (item.TypeCode == (int)DxfCode.ExtendedDataAsciiString) {
            text = (string)item.Value;
        }
    }
    Env.Print(text);
}
  • 修改扩展数据，非常方便
1
ent.ChangeXData("李浩数据2", DxfCode.ExtendedDataAsciiString, "nonofun");

过滤器

使用原生API编写复杂图元过滤器，经常是一件痛苦的事，IFoxCad进一步封装，使得代码更直观地呈现布尔含义。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
var fd =
  new OpOr
  {
	  !new OpAnd
	  {
		  { 0, "line" },
		  { 8, "0" },
	  },
	  new OpAnd
	  {
		  !new OpEqual(0, "circle"),
		  { 8, "2" },
		  { 10, new Point3d(10,10,0), ">,>,*" }
	  },
  };
editor.SelectAll(fd);

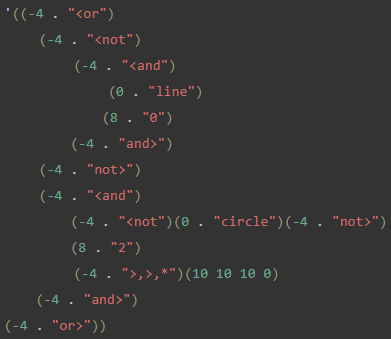

与以下Lisp过滤器含义相同：

关键语法解析

扩展方法

C#提供扩展方法机制，可以为既有类创建一些方法，使用起来就像是类自己的成员方法一样，调用起来更方便。

这种语法机制在框架设计中大量用到，特别基于既有库进行二次封装。

Action和Func的妙用

在IFoxCad库中大量使用到如下代码形式：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
tr.BlockTable.Add("自定义块1",
	b => {
	  b.Origin = new Point3d(0, 0, 0);
	},
	() => {
	  return new List<Entity> {
		  new Line(new Point3d(0,0,0),new Point3d(600,300,0)),
		  new Line(new Point3d(600,300,0),new Point3d(600,900,0)),
		  CircleEx.CreateCircle(new Point3d(600,300,0),new Point3d(600,900,0)),
		  ArcEx.CreateArc(new Point3d(600,900,0),new Point3d(800,1100,0),Math.PI*0.45)
	  };
	},
	() => {
	  var id1 = new AttributeDefinition() { Position = new Point3d(0, 0, 0), Tag = "点1", Height = 30 };
	  var id2 = new AttributeDefinition() { Position = new Point3d(600, 300, 0), Tag = "点2", Height = 30 };
	  return new List<AttributeDefinition> { id1, id2 };
	});

该函数原型如下，最后三个参数都是Action或者Func类型：

1
2
3
4
5
public static ObjectId Add(this SymbolTable<BlockTable, BlockTableRecord> table,
                           string name,
                           Action<BlockTableRecord>? action = null,
                           Func<IEnumerable<Entity>>? ents = null,
                           Func<IEnumerable<AttributeDefinition>>? attdef = null)

为什么使用Action或者Func作为参数可以给相应的符号表添加符号表记录呢？原因其实很简单，看下列示例代码就一目了然：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
internal class Program {
    static List<MyData> Datas = new List<MyData>();

    static void AddData(Action<MyData> action, Func<List<MyData>> func) {
        MyData data = new MyData();
        action(data);
        Datas.Add(data);

        var ds = func();
        Datas.AddRange(ds);
    }

    static void Main(string[] args) {
        AddData(d => { d.Id = 1; d.Name = "李浩"; },
                () => {
                    return new List<MyData>() {
                        new() { Id = 2, Name = "小红" },
                        new() { Id = 3, Name = "小明" }};
                });
        Console.ReadKey();
    }
}

internal class MyData {
    public int Id { get; set; }
    public string Name { get; set; }
}

在函数内部，通过调用Action和Func，可以得到新的实例，将这些实例添加到目标数组中即可。

由于Lambda表达式可以为Action和Func形参传参，所以就可以极大简化代码，很巧妙！
