视图与视口

AutoCAD中的视口和视图是非常让人迷惑的概念，尤其是视口在很多场景中出现，包括模型空间视口和布局空间两种视口。

已有相关文章 布局和视口 介绍了布局空间视口，本文聚焦在模型空间视口。

视口

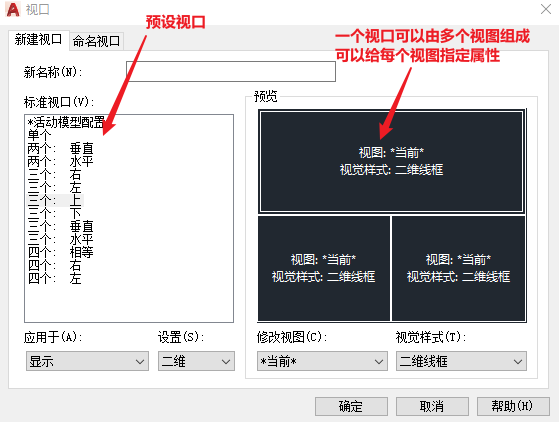

1、一个视口可以由多个视图组成，这些视图可以自由排列

2、可以为视口的每个视图指定相关属性（视觉样式等）

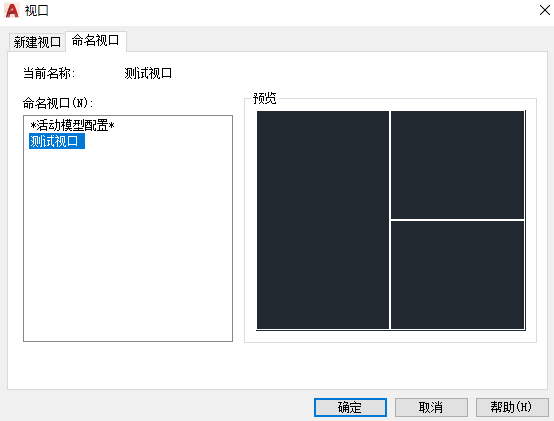

3、可以基于一种标准视口创建一个命名视口

4、也可以用代码创建布局更灵活的视口，下面展示用代码创建一个5视图视口：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
[CommandMethod("Test2")]
public static void Test2() {
    Document doc = DwgOperators.ThisDocument;
    Database db = DwgOperators.ThisDatabase;
    Editor ed = DwgOperators.ThisEditor;
    using (Transaction transaction = db.TransactionManager.StartTransaction()) {
        var viewportTable = transaction.GetObject(db.ViewportTableId, OpenMode.ForRead) as ViewportTable;
        string vpName = "李浩测试2";
        if (viewportTable.Has(vpName)) return;
        viewportTable.UpgradeOpen();

        ViewportTableRecord viewportTableRecord1 = new ViewportTableRecord();
        viewportTableRecord1.Name = vpName;
        viewportTableRecord1.LowerLeftCorner = new Point2d(0, 0);
        viewportTableRecord1.UpperRightCorner = new Point2d(0.2, 0.5);
        viewportTable.Add(viewportTableRecord1);
        transaction.AddNewlyCreatedDBObject(viewportTableRecord1, true);

        ViewportTableRecord viewportTableRecord2 = new ViewportTableRecord();
        viewportTableRecord2.Name = vpName;
        viewportTableRecord2.LowerLeftCorner = new Point2d(0, 0.5);
        viewportTableRecord2.UpperRightCorner = new Point2d(0.2,1.0);
        viewportTable.Add(viewportTableRecord2);
        transaction.AddNewlyCreatedDBObject(viewportTableRecord2, true);

        ViewportTableRecord viewportTableRecord3 = new ViewportTableRecord();
        viewportTableRecord3.Name = vpName;
        viewportTableRecord3.LowerLeftCorner = new Point2d(0.2, 0);
        viewportTableRecord3.UpperRightCorner = new Point2d(0.5,0.5);
        viewportTable.Add(viewportTableRecord3);
        transaction.AddNewlyCreatedDBObject(viewportTableRecord3, true);

        ViewportTableRecord viewportTableRecord4 = new ViewportTableRecord();
        viewportTableRecord4.Name = vpName;
        viewportTableRecord4.LowerLeftCorner = new Point2d(0.2, 0.5);
        viewportTableRecord4.UpperRightCorner = new Point2d(0.5,1.0);
        viewportTable.Add(viewportTableRecord4);
        transaction.AddNewlyCreatedDBObject(viewportTableRecord4, true);

        ViewportTableRecord viewportTableRecord5 = new ViewportTableRecord();
        viewportTableRecord5.Name = vpName;
        viewportTableRecord5.LowerLeftCorner = new Point2d(0.5,0);
        viewportTableRecord5.UpperRightCorner = new Point2d(1.0,1.0);
        viewportTable.Add(viewportTableRecord5);
        transaction.AddNewlyCreatedDBObject(viewportTableRecord5, true);

        viewportTable.DowngradeOpen();
        transaction.Commit();
    }
}

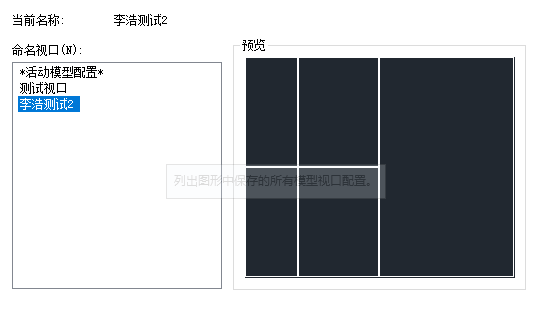

效果如下：

5、命名视口的数据存储

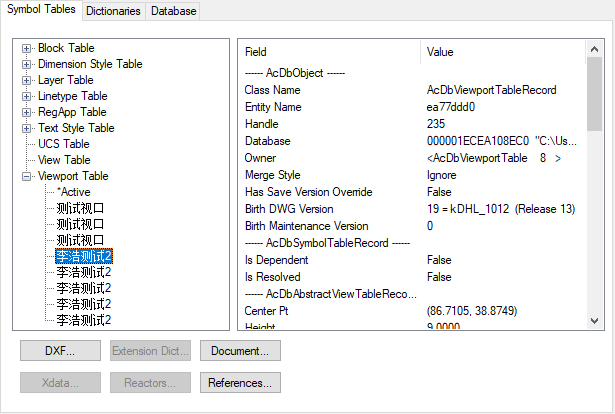

  • 视口（Viewport）存储在“九表一词典”中的Viewport Table中，一个视口中的每一个视图区域都对应一个Viewport Table记录，且同属一个视口的Viewport Table记录拥有相同的Name属性，如下所示：

  • 激活一个视口后，会自动生成多个名为*Active的Viewport Table记录

  • 可以为每个视口显示范围指定一个视图

  • 通过CVPORT系统变量可以修改当前视口的焦点视图，然后可调用ZOOM命令实现缩放

视图

视图就是图形在窗体上显示的某一瞬态。把图纸理解为一个地面范围，视图就是相机在某一坐标、某一高度和某一角度看到的样子，下次可以通过视图快速恢复相机状态。

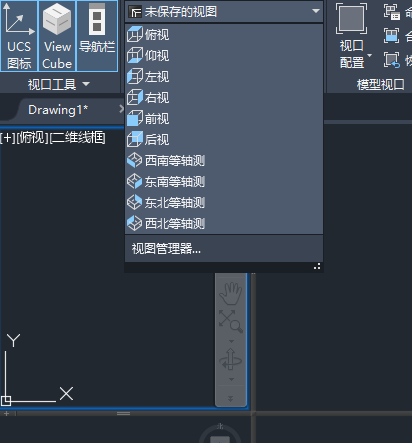

AutoCAD内置常用的视图（俯视、仰视、轴侧等）：

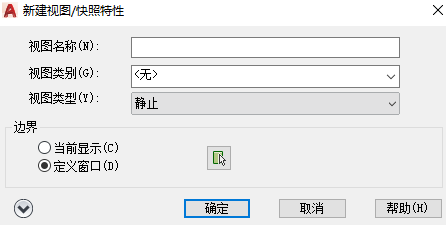

也可以根据当前显示状态或自定义窗口范围定义新的视图：

为某一个视口显示范围设置某一自定义视图后，一旦发生了拖动（相当于相机状态发生了变化），视图就失效了。
